ホーム > 技術紹介

技術紹介

オージーファインでは、試作開発品を含む少量部品の製造を主に行なっており、特に製造工程の途中に熱処理を含む製品、3D-CAD/CAMによる三次元加工後に仕上げ磨きを施す製品、成形研削品の組み立て・調整を行なう製品など、人の手を介した複数工程にわたる加工を必要とする製品を得意としています。また、近年では微小径工具を使用した微細切削加工にも取り組んでいます。

CAD/CAMによるデータの作成から、各種工作機械による加工、手作業の表面仕上げ・組み立てまで、精密金属加工を総合的に行なうことで各工程における情報やノウハウを蓄積し、お客様の「ものづくり」における技術課題に対して、つねに最適な解決策をご提供できる体制を取っています。

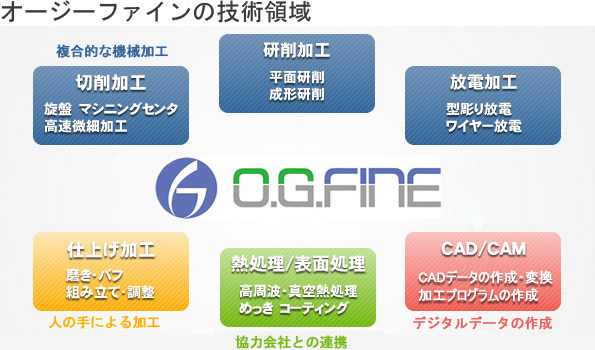

オージーファインの技術領域

製品紹介

複合加工品

切削加工を中心に、研削加工、型彫り・ワイヤー放電加工等を複合的に施した製品です。材質はアルミニウム合金、マグネシウム合金、焼入れ鋼、ステンレス、その他難削材に対応いたします。


切削加工

切削加工(旋盤、NCフライス加工)
材質:A2017 サイズ:Φ260×250

ポケット部拡大図

左製品 ポケットの拡大図
自社製作の工具により加工



型彫り放電加工

型彫り放電加工
材質:A2017 サイズ:10×30×100

平面研削加工、型彫り放電加工

平面研削加工、型彫り放電加工
材質:SKD11 サイズ:φ24×12



平面研削加工、型彫り・ワイヤー放電加工

平面研削加工、型彫り・ワイヤー放電加工
材質:SKD11 サイズ:5×10×20

成形研削加工、組み立て

成形研削加工、組み立て
材質:SK3熱処理材



三次元CAD/CAMによる加工

二次元、三次元CADデータによる加工を行なっていますので、お客様からいただいたデータ図面から加工に移すことも可能です。取り扱いデータ形式:DXF、Parasolid等。

※お持込みされるデータ形式等、詳細については事前にお問い合わせください。


三次元ソリッドモデルの作成

三次元ソリッドモデル

実際の加工品

左製品 ポケットの拡大図
自社製作の工具により加工



仕上げ加工について

手仕上げによる加工表面の磨きも承ります。加工誤差の小さいリニアモーター駆動の高速加工機で三次元加工を行なうため、最小限の磨きで高い面品位を得られます。

微細加工品

微小径工具による切削加工を施した製品です。


材質:A2017

材質:A2017
サイズ:20×20×30

左製品 拡大図

左製品 拡大図



材質:SUS304

材質:SUS304
サイズ:25×50×50

左製品 ポケット周囲部の拡大図

左製品 ポケット周囲部の拡大図



材質:マグネシウム合金

材質:マグネシウム合金
サイズ:6×10×10

左製品 拡大図

左製品 拡大図
外周の穴径φ0.1mm アスペクト比10
中央のロゴは深さ0.005mmで曲面と同時加工
